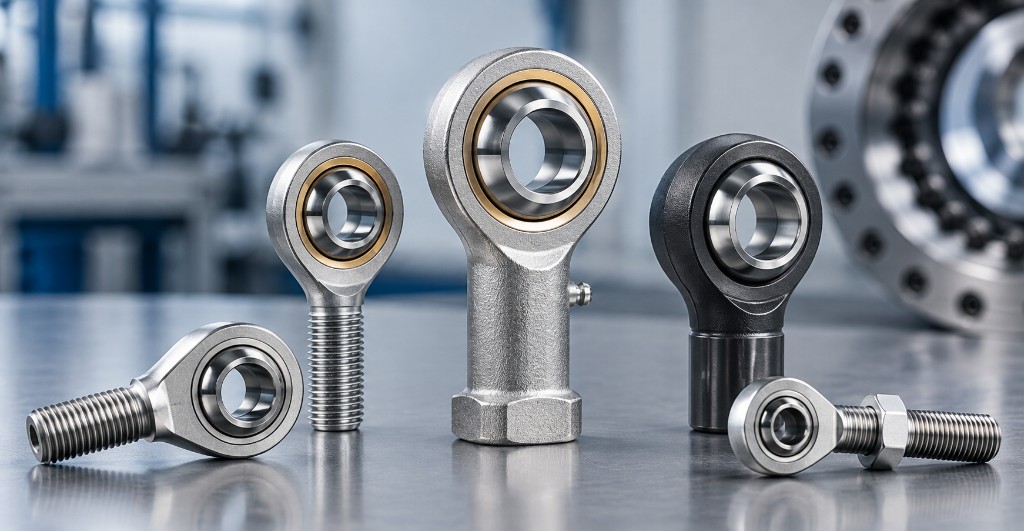

Gli snodi sferici sono componenti meccanici progettati per consentire movimenti di oscillazione, rotazione e disallineamento tra due elementi, garantendo allo stesso tempo la trasmissione di carichi statici e dinamici. Grazie alla loro particolare geometria, trovano impiego in numerose applicazioni industriali nelle quali è necessario compensare movimenti o piccoli errori di allineamento.
Come è fatto uno snodo sferico
La struttura è relativamente semplice: l'anello interno presenta una superficie esterna sferica convessa, mentre l'anello esterno possiede una corrispondente superficie interna concava. Lo scorrimento tra queste due superfici permette allo snodo di orientarsi in diverse direzioni mantenendo il collegamento meccanico tra le parti.
Questa caratteristica rende gli snodi particolarmente indicati quando l'applicazione prevede movimenti oscillanti, variazioni di angolazione oppure condizioni nelle quali un collegamento completamente rigido risulterebbe poco adatto.
Le principali tipologie
In funzione della direzione dei carichi e del tipo di movimento richiesto, gli snodi sferici possono essere realizzati in differenti configurazioni, tra cui radiali, assiali e a contatto obliquo. Esistono inoltre versioni che richiedono una manutenzione periodica e soluzioni progettate per funzionare senza rilubrificazione.
Un altro elemento importante è il gioco interno, cioè la possibilità di movimento radiale e assiale dell'anello interno rispetto a quello esterno. La scelta del gioco corretto dipende dalle condizioni di funzionamento, dalla temperatura e dal tipo di accoppiamento previsto nell'applicazione.
Lubrificazione e protezione
Nelle versioni che richiedono manutenzione, la corretta lubrificazione contribuisce a ridurre l'attrito, proteggere le superfici dalla corrosione e favorire un funzionamento regolare nel tempo. Frequenza e tipo di lubrificazione devono essere scelti considerando carico, velocità, angolo di oscillazione e condizioni ambientali.
Le versioni esenti da manutenzione utilizzano invece materiali e superfici di scorrimento studiati per funzionare senza rilubrificazione periodica. Anche la protezione da polvere, umidità e contaminanti esterni è importante per garantire una corretta usura e una buona durata del componente.
Dove vengono utilizzati
Gli snodi sferici trovano applicazione in molti settori: macchine industriali, automazione, movimentazione, veicoli, macchine agricole e sistemi meccanici articolati. Sono particolarmente utili quando occorre combinare capacità di carico, libertà di movimento e compensazione dei disallineamenti.
La scelta dello snodo più adatto deve quindi tenere conto non soltanto delle dimensioni, ma anche del tipo e dell'intensità del carico, dell'ampiezza del movimento, della velocità, delle condizioni ambientali e delle esigenze di manutenzione.
