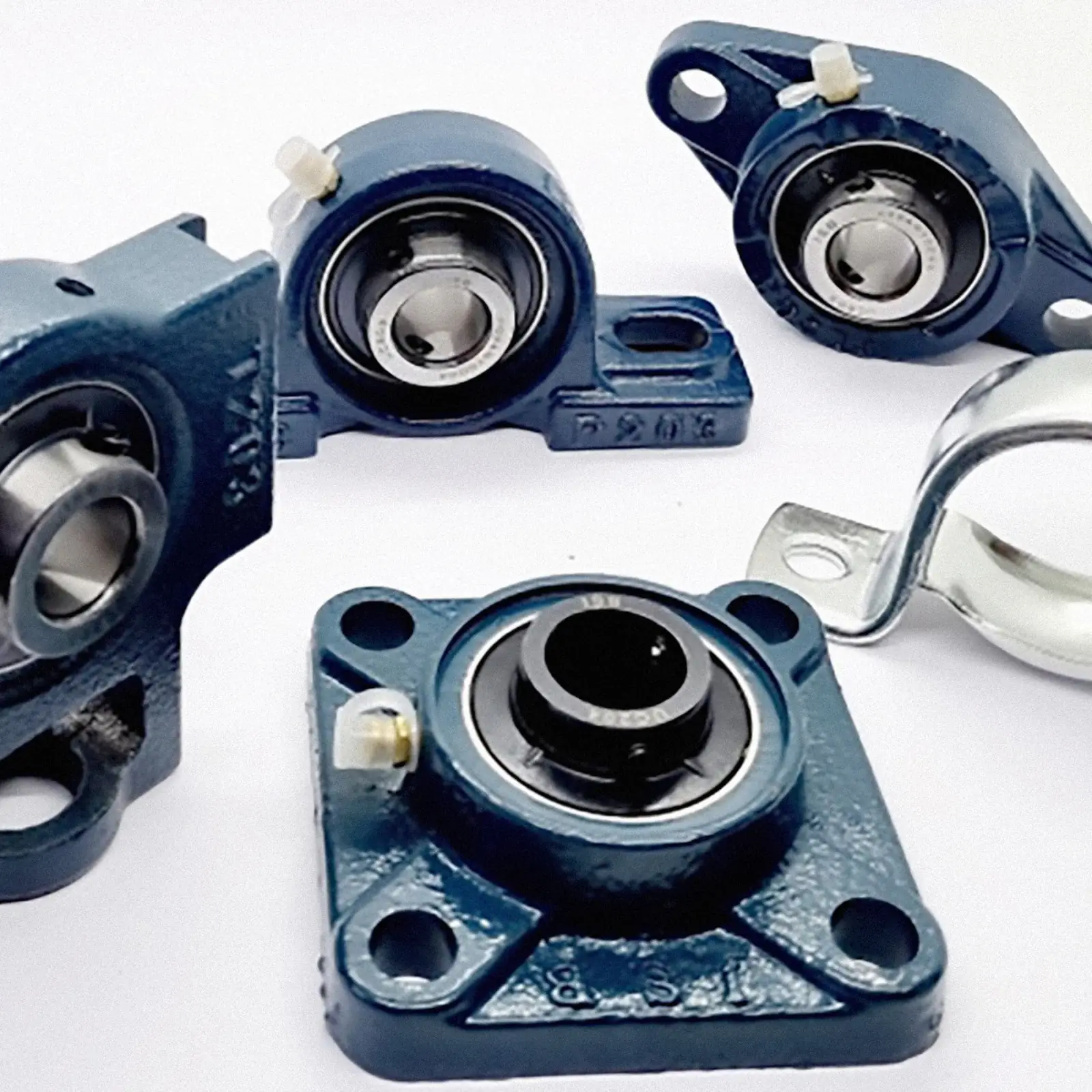

Supporti autoallineanti / Ritti ISB® Precisione di montaggio e compensazione automatica per alberi in movimento
I supporti ISB® sono costruiti in molteplici esecuzioni, con corpo esterno in ghisa, in lega d’alluminio, in lamiera d’acciaio stampato ed in plastica.
I supporti sono forniti completi di cuscinetto, dotato di anello esterno sferico che può oscillare nella corrispondente pista ricavata nel supporto, in modo tale da compensare qualsiasi difetto d’allineamento, eliminando le sollecitazioni tra albero e supporto.
Il cuscinetto inserito nell’alloggiamento del supporto, è corrispondente per le sue caratteristiche costruttive interne ai cuscinetti della serie 62 o 63 secondo le tabelle ISO.
Su entrambi i lati del cuscinetto, sono montate delle guarnizioni di tenuta, studiate e particolarmente indicate per garantire una perfetta tenuta ed evitare così eventuali infiltrazioni di polvere, umidità e fluidi di vario genere.
Tutti i cuscinetti sono pre-ingrassati e ri-lubrificabili, fatta eccezione per le serie: CB - RB - SA - SB, che sono lubrificati per tutto l’arco della loro vita.
Nel caso che i supporti debbano essere utilizzati in condizioni particolarmente critiche, come in ambienti dove operano aziende agricole, siderurgiche, fonderie, tutti i supporti possono essere forniti di coperchi di protezione supplementare.
I coperchi possono essere costruiti in ghisa grigia o in lamiera d’acciaio o in plastica e sono costituiti in modo tale da garantire anche un’eventuale sostituzione delle tenute in gomma, con comuni anelli in feltro.
Esistono anche dei coperchi chiusi, utilizzabili in applicazioni ove l’albero non è passante.
Caratteristiche e vantaggi
Autoallineamento automatico
Compensano automaticamente i disallineamenti dell'albero rispetto alla struttura portante. Questo elimina sollecitazioni anomale sui cuscinetti e prolunga drasticamente la vita dell'intero sistema.
Facilità di montaggio e manutenzione
La struttura modulare permette installazioni rapide anche in condizioni difficili. La sostituzione dei cuscinetti non richiede smontaggio completo del supporto, riducendo i tempi di fermo macchina.
Robustezza strutturale
Costruiti in ghisa o acciaio con nervature di rinforzo, resistono a vibrazioni e carichi dinamici elevati. Progettati per durare anche su macchine soggette a sollecitazioni continue e variabili.
Tenute efficaci contro contaminanti
Sistemi di tenuta multipli proteggono i cuscinetti da polvere, acqua e contaminanti esterni. Fondamentali per applicazioni all'aperto, in ambienti polverosi o con presenza di liquidi aggressivi.
